Chenard & Walcker, Peugeot D3 et D4

Jean-Gabriel MARTIN · Sam Aoû 29, 2015 6:23 pm

J'ai récupéré il y a un certain temps un cric rouleur "poids lourd" qui avait séjourné une vingtaine d'années sous une haie de thuyas, après au moins autant d'années e bons et loyaux services dans un garage.
Après beaucoup de patience et de dégrippant, je l'ai totalement dégrippé, gratté, et il fonctionne au poil. Seul défaut qui avait sans doute justifié sa mise au rebut, une pièce en plastique très usée qui sert d’intermédiaire entre la téton sur le manche et la pièce qui tire sur la vanne pour faire descendre le cric. En provisoire, un fil de fer pour tirer, ça dépanne. Mais je veux refaire cette pièce pour avoir un cric conforme à l'origine et bien fonctionnel. J'ai deux options, je tourne une pièce en métal, ou j'en fait imprimer une en 3D en plastique. Je suppose que si cette pièce est d'origine non métallique (c'est la seule à part le bouchon de remplissage), c'est sans doute voulu pour éviter des frottements et une résistance. Ma question arrive donc, quid de la résistance des pièces plastiques imprimées en 3D ? Et accessoirement, as tu une filière si je t'envoie le modèle pour avoir une copie pas trop chère (voire 2 par prudence).
_________________
JGM
www.jeanga.fr

proff · Sam Aoû 29, 2015 9:49 pm

la solidité dépends du matériau (et oui y en a plusieurs) de la forme et de la technique employée (dépose de fil chaud stereolythographie etc) si tu peux envoyer une image de la pièce en question par ce que j'ai pas bien compris et surtout je sais pas trop dans quel sens c'est sencé prendre les efforts
ceci etant si elle est tournable en metal elle est certainement tournable aussi en plastique
pour les filières pour en faire oui j'ai ce qu'il faut c'est pas un souci fait moi des photos et prends quelques cotes

Jean-Gabriel MARTIN · Dim Aoû 30, 2015 5:09 pm

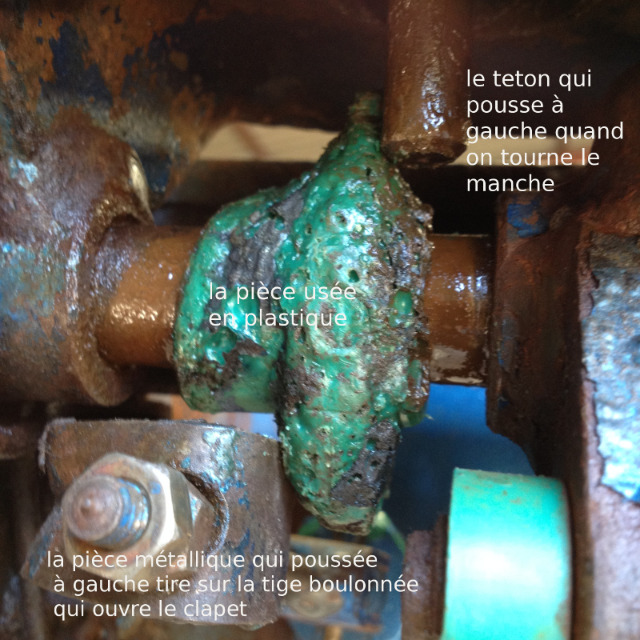

Voilà, en image c'est plus simple

la même en bon état mais plus petite provenant d'un autre cric en voie de dégrippage

_________________
JGM
www.jeanga.fr

Papytech · Dim Aoû 30, 2015 8:28 pm

Salut Jean Gabriel ! Pourquoi ne pas la tourner en PVC ?
_________________
Papytech
Mustang Grandé 1973, Mercury Colony Park 1989, Renault 19 cabriolet 1992 et ... D4A de 1959 venu du Languedoc-Roussillon.

proff · Lun Aoû 31, 2015 5:02 am

Comme papy je pense que ca serai plus simple plus rapide et moins cher de la refaire au tour
Par ailleurs la piece refaite en impression 3d tiendra pas le choc en depose de fil chaud c'est trop mou et ca va se defaire couche a coiche alors quen stéréo lithographie ca va casser (cest juste de la resine sans fibre)
C'est trop de contraintes ce genre de pièce pour l'impression 3d

Jean-Gabriel MARTIN · Lun Aoû 31, 2015 6:13 am

Merci de vos avis.

Je vais donc me mettre en quête d'un bout de PVC.
_________________
JGM
www.jeanga.fr

Papytech · Lun Aoû 31, 2015 6:28 am

Quelles sont les cotes ? J'ai peut-être ce qu'il te faut en PVC
_________________
Papytech
Mustang Grandé 1973, Mercury Colony Park 1989, Renault 19 cabriolet 1992 et ... D4A de 1959 venu du Languedoc-Roussillon.

proff · Lun Aoû 31, 2015 6:53 am

Regarde directement pour un bout de delrin chez rs-composants

Jean-Gabriel MARTIN · Lun Aoû 31, 2015 10:22 am

Je vais démonter ça tranquillement un de ces prochains WE, et je pourrai prendre les côtes, et voir ce que je peux trouver en récup (peut être avec du PVC pression). Ton "delrin" me parait cher.
_________________
JGM
www.jeanga.fr

Papytech · Lun Aoû 31, 2015 12:33 pm

Jean-Gabriel MARTIN · Lun Aoû 31, 2015 1:16 pm

Merci de ta proposition, je garde l'info si je ne trouve pas en local (mais je ne vais pas faire ça immédiatement).
_________________
JGM
www.jeanga.fr

proff · Lun Aoû 31, 2015 1:36 pm

si jamais tu trouve pas et que ca rentre pas dans les chutes de papytech j'essayerai de te trouver ca ici y a des trucs qui trainent dans les labos faut discuter avec les bonnes personnes Wink

Jean-Gabriel MARTIN · Mer Sep 02, 2015 6:28 am

Bonne nouvelle, en fait l'axe est de même diamètre sur le très gros et le moyen cric. Je vais donc pouvoir utiliser ma pièce en stock en attendant d'arriver à faire quelque chose sur le cric toujours récalcitrant.
_________________
JGM
www.jeanga.fr
